Modernisation de l’U.D.E.P. de Chambéry Métropole – Construction d’un bâtiment d’exploitation &
d’un bâtiment Accueil
Modernisation de l’U.D.E.P. de Chambéry Métropole – Construction d’un bâtiment d’exploitation & d’un bâtiment Accueil

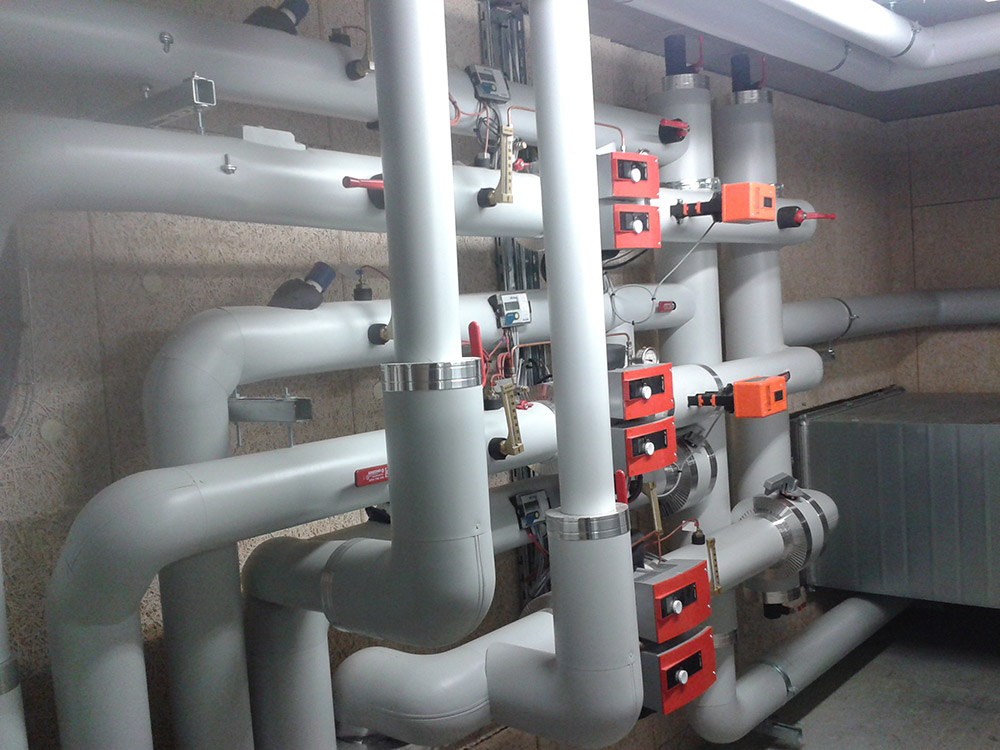

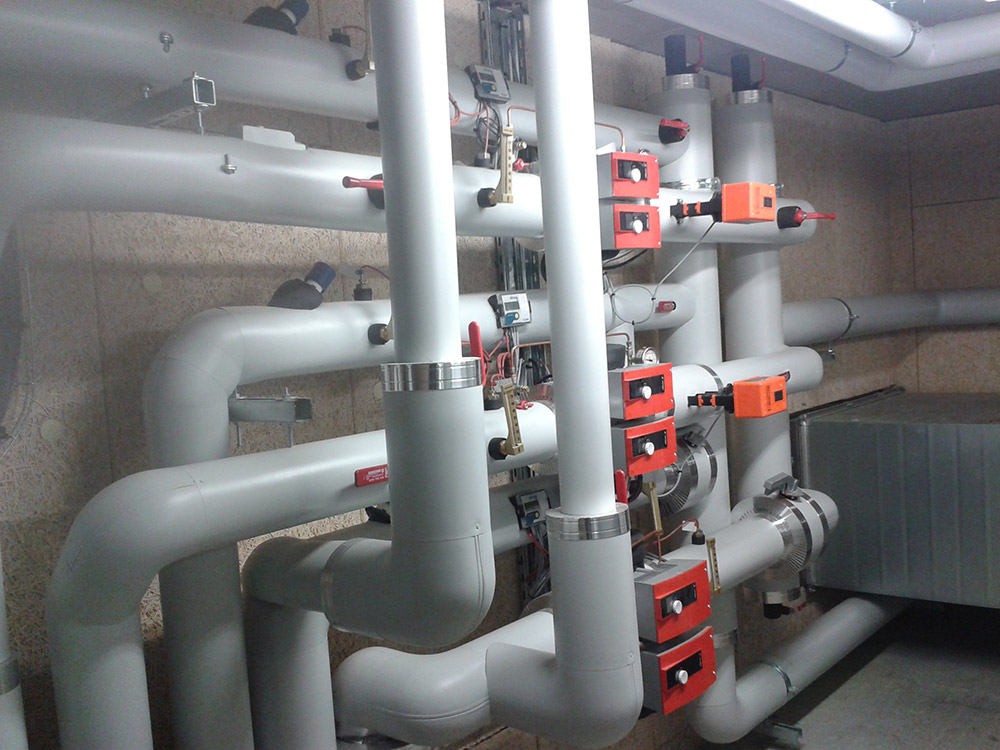

Elles alimentent les deux bâtiments »Exploitation » & »Accueil ». Chaque bâtiment accueille une sous-station hydraulique de découplage et de distribution.
La ventilation des sanitaires est du type simple flux et permanente et est assurée par un extracteur C4.
Les laboratoires n° 1 et 2 sont traités indépendamment. Ils accueillent 4 hottes de laboratoires et 2 sorbonnes. Chacune est équipée d’un extracteur spécifique de marque SEAT, type JET 20 ou 25 (800 m³/h à 1 500 m³/h). Le traitement d’air de ces zones est de type double flux à débit variable :
Il est assuré par une centrale double flux à pression constante , débit variable (3 000 à 4000 m³/h). Elle est équipée d’un récupérateur de chaleur à plaques et d’une batterie à eau chaude/froide permettant d’insuffler à température constante l’air
hygiénique nécessaire.
Cette introduction d’air neuf est modulée en fonction de la présence ou non d’occupants dans les salles par action sur la vitesse de rotation des ventilateurs.
Une GTC de marque KIEBACK & PETER assure la régulation et la remontée d’informations vers un poste de supervision. Elle gère la régulation pièce par pièce des cassettes, la régulation des CTA (variation des vitesses, régulation de température, antigel, occupation, inoccupation, défaut…), du circuit radiateurs, de l’ECS solaire. Elle communique également avec des pompes à chaleur afin de les gérer à distance. La régulation des sorbonnes et des hottes est assurée par des régulateurs spécifiques (indépendants de la GTC) de marque SEAT, type LABCONTROL & LABMASTER. Les régulateurs gèrent la modulation de débit des tourelles d’extraction. Le régulateur du laboratoire n°1 (2 sorbonnes & 3 hottes) et fourni via un signal 0-10V à une boîte à débit variable les besoins de compensation d’air de la zone.
La production d’eau chaude est mixte : solaire thermique et électrique. 16m² de capteurs solaires thermiques SONNENKRAFT captent l’énergie solaire pour être stocké dans un ballon tampon d’eau sanitaire de 2000 litres, équipé d’une résistance électrique d’appoint de 9 kW. L’ensemble est régulé par la GTC. Des compteurs d’eau chaude impulsionnels couplés avec des capteurs de température permettent de réaliser un bilan thermique de cette installation ECS solaire.
Cette installation alimente les différents vestiaires sanitaires, laboratoires et ateliers de l’établissement.
